[ARCHIVE 04/08/11] Tixlegeek's Workshop : Badge/Boucle de ceinture Matrice de led 8×8 à PIC

** Attention! ** Sur ces vieux articles, certaines images font référence à "Tixlegeek.com" qui est mon ancien nom de domaine, qui a été racheté. Je n'ai rien à voir avec ce que le site "tixlegeek.com" publie maintenant. Il est tenu par un type que je ne connais pas.

Salutations!

Sur un coup de tete, samedi je crois, j’ai décidé de me bricoler un petit badge/boucle de ceinture pour affirmer la “G33k Touch’ “! On ne saurait trouvé plus inavouable comme méthode… Pas de schéma, pas de plan, juste les docs des principaux composants et deux ou trois chinois dans la tete…

Pour le moment, le prototype à été verroboardé au feeling sur du CI de prototypage (veroboard..) à pastilles. Le principe est simple, et, c’est celui de beaucoup de matrices à led :

Un 4017, commandé par deux I/Os du PIC16Fxx, drive par l’intermédiaire d’un ULN2803, les masses de chaque colonnes de huit LEDs, et huit autre I/Os du PIC commandent l’anode des lignes, à raison de 20mA par I/Os… Ca économise du transistor et ca use les fonds de tiroirs dirons nous !

L’ULN2803 est donc tout indiqué, puis-ce qu’il à deux vocations ici : Il drive pres de 500mA par masse (je crois me souvenir), et il inverse les signaux en provenance du 4017 (pour que la différence de potentiel se fasse dans le bon sens, si j’ose m’exprimer ainsi…)

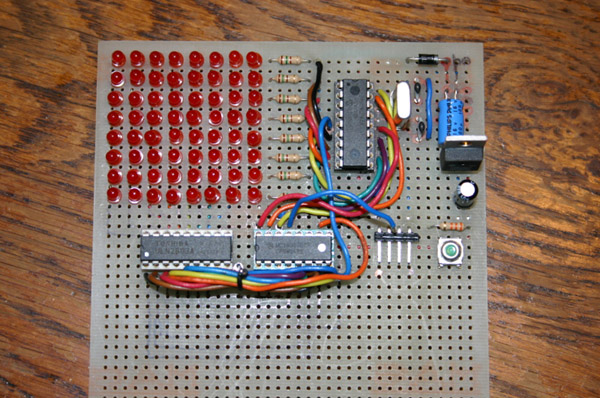

Photos du proto testé et fonctionnel :

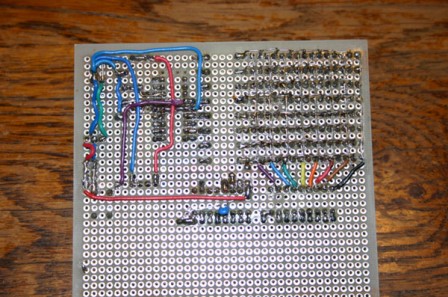

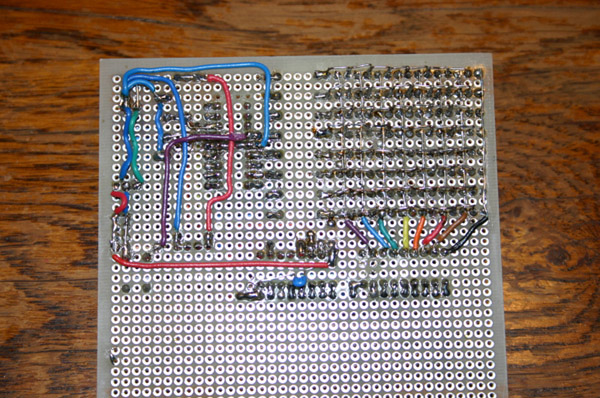

Je porte votre attention sur l’arrière de la matrice à proprement parler… Que jamais l’un d’entre vous n’essaye de faire un tel boulot sur du verroboard, c’est du suicide mental…
